Brodit Justerbar etikettstyrare 217153

Justerbar etikettstyrare, ställbar i bredd för olika etikettrullar. För användning med extern rulle.

Justerbar etikettstyrare för användning med externa etikettrullar. Monteras invändigt i Honeywell RP4-skrivare för att leda etiketterna rätt och säkerställa jämn matning utan att rullen fastnar.

Styrningen kan anpassas efter olika rullbredder och är enkel att installera och ta bort vid behov.

För bästa funktion och pålitlig matning rekommenderar vi att produkten används tillsammans med hållare 217072, som är konstruerad för att ge stabil rullföring vid användning av externa etikettrullar.

Läs igenom hela anvisningen noga och titta på bilderna innan monteringen påbörjas.

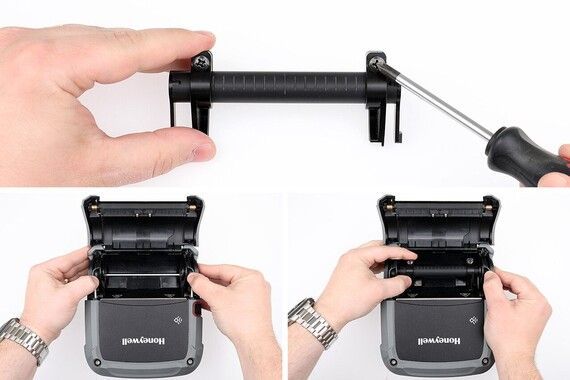

1. Lossa skruvarna något så att de styrande skenorna går att vinkla. Dra isär fästpunkterna i skrivaren och placera etikettstyraren på plats.

2. Vrid etikettstyraren nedåt tills låsarmarna klickar i den markerade urspårningen. Kontrollera att båda armarna klickat i och sitter fast ordentligt.

3. Justera de styrande skenorna så att de passar bredden på etikettrullen du använder. Tryck ner skenorna enligt bilden, på motsatt sida från skruven, så att de hamnar i rätt läge. Skruva därefter åt.

4. Etikettstyraren är nu korrekt monterad.

Passar:

Honeywell RP4F, Honeywell RP4
