Brodit Piedestalfäste för truck 217268

Truckfäste med heavy duty Piedestalfäset med kula, 194 mm. Passar stag, plattor, stänger, rör med tjocklek 5-130 mm och bredd max 97 mm. Skruvar, muttrar, brickor och insexnycklar medföljer. AMPS hål.

Utvecklad för truckar, ger detta kraftiga pedestalfäste med kulled en stabil och pålitlig monteringslösning för surfplattor, handdatorer, skannrar och andra mobila enheter. Håll viktig utrustning inom bekvämt syn- och räckhåll under hela arbetsdagen för snabbare och mer effektiva arbetsmoment.

Fästet erbjuder 360 ? rotation samt 210 ? justering av lutning och vinkel. Den fullt justerbara konstruktionen gör det enkelt att placera enheten inom optimalt synhåll och bättre ergonomi för föraren. En snabbjusteringsspak gör att fästet kan positioneras utan verktyg och låsas säkert i önskat läge.

Basen kan monteras på stänger, stolpar, rör och profiler med en tjocklek på 5?130 mm och en maximal bredd på 97 mm. Lastvikt 3 kg.

Monteringsplatta 50 × 42 mm med AMPS-hålbild. Tillverkad i aluminium. Färg: svart.

Läs igenom hela monteringsanvisningen noggrant och studera bilderna innan monteringen påbörjas.

1. Placera fästet på önskad monteringsplats och välj lämpliga bultar beroende på stagets tjocklek.
För tunnare stag: Använd två bultar tillsammans med två brickor och två låsmuttrar.
För tjockare stag: Använd fyra bultar och två sexkantiga kopplingsmuttrar.

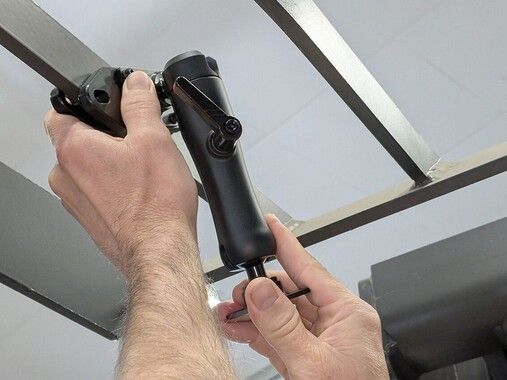

2. Skruva fast fästet ordentligt på plats.

3. Lossa spaken och justera fästets vinkel till önskat läge. Dra åt spaken för att låsa monteringsplattan i rätt position.

4. Fästet är nu färdigmonterat och klart för användning.
