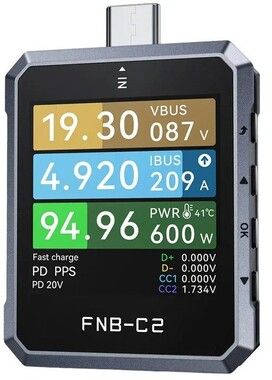

Fnirsi FNB-C2 USB Tester

Se hur dina laddare, kablar och powerbanks presterar med FNIRSI FNB-C2, en USB-C-testare för upp till 240 W. Den mäter spänning, ström och effekt, analyserar snabbladdningsprotokoll och läser information från USB-C-kablars E-Marker-chip. Ett praktiskt verktyg för felsökning, service och elektronikprojekt.

• Mäter upp till 50 V, 6,5 A och 240 W
• Stöd för USB Power Delivery 3.1 EPR
• Läser kabelinformation från E-Marker-chip
• Loggar spänning och ström i upp till 9 timmar

Mät spänning, ström och laddningseffekt

Med en extern 20-bitars analog-till-digital-omvandlare visar testaren spänning, ström och effekt med hög upplösning. Mätområdet omfattar 4-50 V, 0-6,5 A och upp till 240 W, vilket gör den användbar för både enklare USB-laddare och kraftfullare USB-C-nätaggregat.

Du kan följa hur laddningseffekten förändras under användning och jämföra olika kombinationer av laddare, kablar och anslutna enheter. En inbyggd temperatursensor visar även testarens temperatur.

Analysera snabbladdning och Power Delivery

FNIRSI FNB-C2 stöder USB PD 3.1 EPR och kan identifiera och aktivera flera snabbladdningsprotokoll, däribland UFCS, Quick Charge, Huawei FCP/SCP, OPPO VOOC/SVOOC och VIVO VFCP.

Med övervakning av PD-kommunikationen kan du undersöka förhandlingen mellan laddaren och den anslutna enheten. Det underlättar felsökning när laddningen inte fungerar som förväntat eller när enheterna inte kommer överens om önskad laddningsprofil.

Läs information från USB-C-kablar

Funktionen för E-Marker-avläsning visar information som finns lagrad i kompatibla USB-C-kablars chip, exempelvis angiven strömkapacitet, effektstöd och dataöverföringshastighet. Det hjälper dig att kontrollera kabelns deklarerade egenskaper inför laddning och dataöverföring.

Testaren kan även simulera olika kabelprofiler, inklusive kablar utan E-Marker samt profiler för 100 W och 240 W EPR. Funktionen är användbar när du vill undersöka hur laddningsutrustning reagerar på olika kabelkonfigurationer.

Granska spänningsvariationer och laddningsförlopp

Testaren kan visa kurvor för spänning, ström och USB-signalernas D+ och D-. Ett separat läge för rippelanalys hjälper dig att undersöka snabba variationer i matningsspänningen.

Spänning och ström kan loggas kontinuerligt i upp till 9 timmar. Du kan välja ett sparintervall på 1-120 sekunder och ange villkor för när registreringen ska börja och avslutas.

Jämför energi och kapacitet

Tio separata statistikgrupper samlar uppgifter om elektrisk laddning, energi och mättid. Det gör det enklare att jämföra testomgångar och följa hur exempelvis en powerbank presterar över tid.

Beräkningsfunktioner för batterikapacitet och verkningsgrad ger ytterligare underlag för analys. Energin som mäts vid USB-anslutningen är dock inte samma sak som batteriets användbara kapacitet, eftersom omvandlings- och laddningsförluster påverkar resultatet.

Färgdisplay med automatisk rotation

Den 1,54 tum stora TFT-LCD-skärmen har en upplösning på 240 x 240 pixlar och roterar automatiskt i fyra riktningar. Det gör mätvärdena lättare att läsa oavsett hur testaren är ansluten.

Ljusstyrka, automatisk nedtoning och färgtema kan anpassas. USB-anslutningen till dator stöder drivrutinsfri anslutning med Windows och macOS, och enhetens firmware kan uppdateras via USB.

Specifikationer:

• Anslutningar för mätning: USB-C-hane och USB-C-hona
• Mätning av ström i båda riktningarna
• ADC: 20 bitar
• Spänningsområde: 4-50 V
• Strömområde: 0-6,5 A
• Effektområde: 0-240 W
• Spänningsnoggrannhet: ±(0,2 ‰ av avläst värde + 2 siffror)
• Ström- och effektnoggrannhet: ±(0,5 ‰ av avläst värde + 2 siffror)
• Snabbladdningsprotokoll: PD 3.1 EPR, UFCS, QC 2.0/3.0/4/5, FCP, SCP, VOOC, SVOOC och VFCP
• E-Marker-avläsning och simulering av kabelprofiler
• Övervakning av PD-kommunikation
• Kurvvisning: 2-1 000 sampel per sekund
• Rippelanalys: 20 000-2 000 000 sampel per sekund
• Loggningstid: upp till 9 timmar
• Sparintervall: 1-120 sekunder
• Tio statistikgrupper för elektrisk laddning, energi och tid
• Inbyggd temperaturmätning
• Display: 1,54 tum TFT-LCD, 240 x 240 pixlar
• Automatisk skärmrotation i fyra riktningar
• Drivrutinsfri USB-anslutning till Windows och macOS

I förpackningen:

• FNIRSI FNB-C2 USB-testare
• Bruksanvisning

Passar:

Analys av USB-C-laddare, kablar och laddningsförlopp
